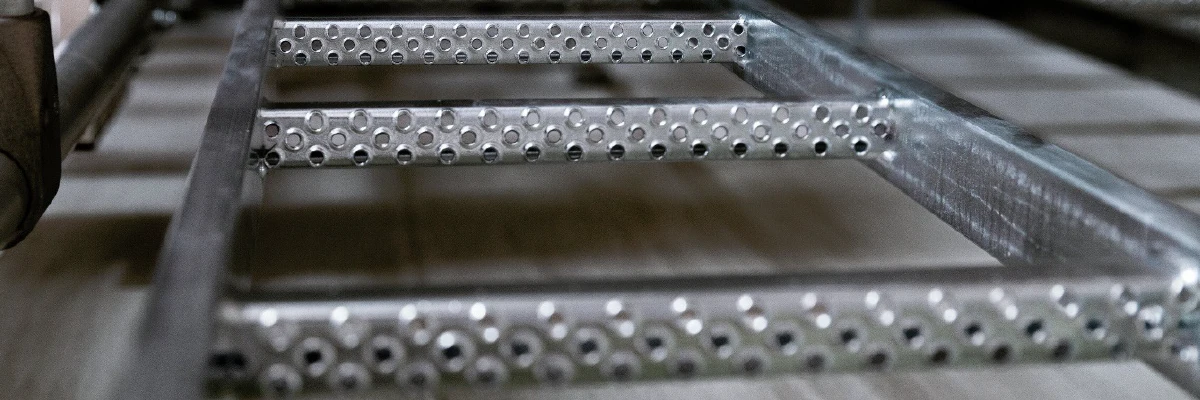

Schachtleitern
Wir sind ein zertifiziertes Sachverständigenbüro mit dem Schwerpunkt Steigschutz sowie Flachdach- und Absturzsicherungen.
Ihr Spezialist für alle Arten von Steigschutz und Absturzsicherungen.
Wir passen alle Arten von Steigschutz- sowie Absturzsicherungssystemen speziell an Ihre Anforderungen und Wünsche an!
Material:
Aluminium pulverbeschichtet
Stahl verzinkt
Edelstahl
Eine Schachtleiter ist eine spezielle Art von Leiter, die hauptsächlich in vertikalen Schächten oder engen, tiefen Vertiefungen eingesetzt wird.
Sie wird verwendet, um Personen sicher in Schächten, etwa in Kanalisationen, Baugruben, Löchern oder in technischen Schächten (z.B. in Hochhäusern oder für Aufzugsanlagen) hinunter- oder hinaufzuleiten.
Schachtleiter sind eine wichtige Sicherheitsvorkehrung, besonders bei Arbeiten in solchen Bereichen, da der Zugang oft schwer zugänglich und die Gefahr von Unfällen erhöht ist.
Merkmale einer Schachtleiter:
Vertikale Bauweise
- Schachtleitern sind vertikal angeordnet, um in einen Schacht oder eine Grube hinab- oder hinaufzusteigen. Sie sind in der Regel sehr lang und können sich über mehrere Etagen oder Tiefen erstrecken.
Robuste Materialien
- Sie bestehen meist aus rostfreiem Stahl, Aluminium oder feuerverzinktem Stahl, um die Leiter besonders robust und wetterfest zu machen. Diese Materialien garantieren eine hohe Stabilität und Langlebigkeit, auch in feuchten oder aggressiven Umgebungen.
Rutschfeste Stufen
- Die Stufen der Schachtleiter sind in der Regel rutschfest und können mit speziellen Beschichtungen oder Profilen versehen sein, um die Sicherheit beim Auf- und Absteigen zu gewährleisten.
Festmontierte oder abnehmbare Modelle
- Schachtleitern können entweder fest montiert sein oder in abnehmbarer Form vorliegen. Bei abnehmbaren Leitern handelt es sich oft um tragbare Modelle, die bei Bedarf in Schächte eingesetzt und später wieder entfernt werden können.
Sicherheitsmerkmale
- Seitliche Geländer oder Haltegriffe sind häufig integriert, um den Auf- und Abstieg zu erleichtern und die Sturzgefahr zu minimieren.
- In einigen Fällen sind Schachtleitern mit speziellen Sicherheitsbügeln oder Haken ausgestattet, die zusätzliche Haltbarkeit und Sicherheit beim Gebrauch bieten.
Anwendungsbereiche
- Kanalisation: In städtischen Entwässerungssystemen werden Schachtleitern häufig in Kanalschächten verwendet, um Reparaturen oder Wartungsarbeiten durchzuführen.
- Baugruben: In Baugruben oder tiefen Gräben, in denen Bauarbeiten stattfinden, werden Schachtleiter als Zugangshilfen verwendet.
- Aufzüge: Schachtleiter kommen auch in den Schächten von Aufzügen und Fahrstühlen zum Einsatz, vor allem für Wartungs- und Reparaturarbeiten.
- Bunker: In alten Bunkeranlagen oder Notunterkünften wird ebenfalls auf Schachtleitern gesetzt, um tieferliegende Ebenen zu erreichen.
Normen und Vorschriften
- Schachtleitern unterliegen in Deutschland ebenso wie andere Rettungs- und Notleitern bestimmten Sicherheitsnormen. Sie müssen den DIN-Normen und Bauordnungen entsprechen und in der Regel robust sowie sicher im Gebrauch sein. Wichtige Normen beinhalten unter anderem:
– DIN EN 131-1 (für tragbare Leitern)
– DIN 18008 (für Sicherheitsanforderungen bei Zugängen)
– Bauordnungen und Brandschutzvorschriften.
-
Unterschiede zu anderen Leitern:
Schachtleiter vs. Steiggerät
Schachtleitern sind meist nur vertikal, während Steiggeräte auch bei schrägen oder geneigten Flächen eingesetzt werden können.
Schachtleiter vs. Fluchtleiter
Fluchtleitern dienen eher der Evakuierung im Brandfall oder anderen Notfällen und sind in der Regel kürzer und leicht zu montieren. Schachtleitern hingegen sind oft für regelmäßige Wartungs- und Reparaturarbeiten gedacht und können viel längere Strecken abdecken.
Sicherheit bei der Nutzung einer Schachtleiter:
Regelmäßige Inspektion
Schachtleitern sollten regelmäßig auf Beschädigungen oder Korrosion überprüft werden, besonders wenn sie in feuchten oder korrosiven Umgebungen wie Abwasserkanälen oder bei Bauarbeiten eingesetzt werden.
Zugangskontrollen
Der Zugang zu den Leitern sollte stets frei und ohne Hindernisse sein, um eine sichere Benutzung zu gewährleisten.
Tragen von Schutzkleidung
In gefährlichen Bereichen, wie etwa in Kanalschächten, sollte immer geeignete Schutzkleidung wie Sicherheitsschuhe, Helme und ggf. Atemschutz getragen werden.
Fazit:
Schachtleitern sind ein essenzielles Sicherheitsinstrument, insbesondere bei Arbeiten in engen oder tiefen Bereichen.
Sie sorgen dafür, dass Personen schnell und sicher in Schächten oder Baugruben arbeiten können.
Dabei ist es wichtig, sowohl die richtige Installation als auch die regelmäßige Wartung der Leiter sicherzustellen, um Risiken zu minimieren.
Schachtleitern Din, Norm, Vorschriften
Die Schachtleiter unterliegt in Deutschland mehreren wichtigen Normen und Vorschriften, die die Sicherheit und Funktionalität der Leiter sicherstellen.
Diese Normen legen Anforderungen an Materialien, Konstruktion und Einsatz fest, um die Nutzer vor Gefahren zu schützen.
Schachtleitern werden insbesondere in Bereichen wie Kanalisation, Baugruben, Hochhäusern, Kraftwerken und Aufzugsschächten eingesetzt, um eine sichere Auf- und Abstiegsmöglichkeit zu bieten.
Hier sind die wichtigsten DIN-Normen und Vorschriften, die für Schachtleitern relevant sind:
1. DIN EN 131-1 (Tragbare Leitern)
- Normenbeschreibung: Diese Norm bezieht sich auf tragbare Leitern, wie sie auch als Schachtleitern eingesetzt werden. Sie legt Anforderungen für die Sicherheit, Stabilität und Tragfähigkeit von Leitern fest.
- Anforderungen:
- Leitern müssen stabil und sicher im Gebrauch sein, auch bei maximaler Belastung (mindestens 150 kg).
- Es wird eine rutschfeste Oberfläche für die Stufen und der Leiterstuhl gefordert.
- Die maximale Steighöhe und die maximale Belastung der Schachtleiter sind festgelegt.
2. DIN 18008 (Glas im Bauwesen – Anforderungen an Glasbauteile)
- Normenbeschreibung: Diese Norm betrifft Glasbauteile, die auch in Schachtleitern verwendet werden können, z.B. bei transparenter Umrahmung von Leitern in Gebäuden.
- Relevanz für Schachtleitern: Falls Schachtleitern in Bereichen installiert sind, in denen auch Glas verbaut ist (z.B. als Sicherheitsverglasung bei Aufzügen oder in Kanalschächten), legt diese Norm Anforderungen an die Stabilität des Glases fest.
3. DIN 14094 (Rettungsleitern)
- Normenbeschreibung: In vielen Fällen gibt es Technische Richtlinien zu spezifischen Themen, wie z.B. Schachtleitern in Bauwerken, die allgemeine Sicherheitsanforderungen und Gebrauchsvorschriften festlegen.
- Relevanz: Diese Vorschriften betreffen vor allem die Installation und Wartung von Schachtleitern in Technischen Anlagen, wie sie zum Beispiel in Kraftwerken oder industriellen Gebäuden zu finden sind.
4. TRVB (Technische Richtlinien für Bauwerke)
- Normenbeschreibung: Diese Norm behandelt Rettungsleitern und deren Anforderungen, auch wenn sie nicht direkt für Schachtleitern gedacht ist, hat sie gewisse Überschneidungen in Bezug auf Sicherheit und Tragfähigkeit.
- Relevanz: Sie stellt sicher, dass auch Rettungsleitern (und zu denen können Schachtleitern unter Umständen gehören) sicher und stabil konstruiert sind, um Menschen im Notfall zu retten.
5. Bauordnung (je nach Bundesland)
- In Deutschland gibt es je nach Bundesland spezifische Bauordnungen, die die Sicherheitsanforderungen an Fluchtwege und Notleitern regeln. Auch Schachtleitern fallen unter diese Regelungen, besonders in größeren oder öffentlichen Gebäuden.
- Diese Vorschriften stellen sicher, dass Leitern auch als Fluchtwege in Notfällen dienen können, um schnell und sicher aus dem Gebäude zu gelangen.
6. Bau- und Sicherheitsvorschriften für Aufzugsschächte und Technische Anlagen
- Vorschriften für den Bau und Betrieb von Aufzügen (z.B. in der DIN EN 81) betreffen auch die Schachtleitern in Aufzugsschächten. Diese Vorschriften sorgen dafür, dass Leitern in Aufzugsschächten korrekt installiert und sicher benutzbar sind.
7. Berufsgenossenschaftliche Vorschriften (z.B. DGUV)
- DGUV Regel 101-001 (früher ZH 1/20) und andere Sicherheitsvorschriften betreffen die Arbeitsplatzsicherheit bei der Verwendung von Leitern. Die Vorschriften legen fest, wie die Arbeitssicherheit bei der Benutzung von Leitern (einschließlich Schachtleitern) gewährleistet wird.
- Schachtleitern müssen so gestaltet und montiert sein, dass sie unfallfrei genutzt werden können.
8. VDE 0100 (Elektrische Installationen)
- Diese Norm betrifft insbesondere Schachtleitern, die auch in Bereichen mit elektrischen Anlagen verwendet werden, wie z.B. in Kabelschächten oder -kanälen. Sie stellt sicher, dass die Leiter keine elektrischen Gefahren darstellen und die Erdung korrekt ausgeführt ist.
9. Technische Regeln für Gefahrstoffe (TRGS)
- TRGS 400 und andere Vorschriften zur Sicherheit in Bereichen, die gefährliche Stoffe enthalten (z.B. in Abwasserkanälen oder Industrietanks), legen fest, wie die Zugangssicherheit gewährleistet werden muss, wenn Schachtleitern zur Evakuierung oder Wartung eingesetzt werden.
Wichtige Anforderungen und Merkmale nach Normen:
- Tragfähigkeit: Schachtleitern müssen mindestens eine Belastung von 150 kg (zwei Personen) ohne Gefahr aushalten.
- Stabilität: Sie müssen so gebaut sein, dass sie sich unter Last nicht verbiegen oder instabil werden.
- Rutschfeste Stufen: Stufen müssen rutschfest sein, um das Risiko von Stürzen zu minimieren.
- Sicherheitsvorrichtungen: Schachtleitern sollten Seitengitter, Haltegriffe oder Sicherheitsbügel bieten, die das Auf- und Absteigen erleichtern.
- Einfache Wartung: Schachtleitern müssen so konstruiert sein, dass sie einfach gewartet und überprüft werden können. Schäden wie Rost oder Abnutzung dürfen die Sicherheitsvorschriften nicht gefährden.
- Montagehöhe und Zugänglichkeit: Schachtleitern müssen so montiert werden, dass sie in jeder Höhe sicher zugänglich sind, ohne die Benutzer zu gefährden.
Fazit:
Schachtleitern müssen den strengen DIN-Normen und Sicherheitsvorschriften entsprechen, die sowohl Tragfähigkeit, Stabilität als auch Sicherheitsaspekte wie rutschfeste Stufen und seitliche Sicherungen betreffen.
In Deutschland sind die relevanten Normen und Vorschriften unter anderem die DIN EN 131, DIN 18008 und TRVB, die je nach Einsatzbereich und Nutzung angepasst werden müssen.
Es ist wichtig, regelmäßig Wartung und Inspektion durchzuführen, um die Sicherheit und Funktionsfähigkeit der Schachtleiter zu gewährleisten.
DIN 18799-1: Steigleitern mit Seitenholmen
- Geänderte Norm im Juni 2019 veröffentlicht
- Gegenüber der Normausgabe von 2009 wurden folgende, wesentliche Änderungen vorgenommen:
- Anwendungsbereich um zusätzliche Anforderungen für Steigleiteranlagen an Schornsteinen und Antennentragwerken erweitert, u. a. Festlegung, dass an Schornsteinen Rückenschutz nicht als Absturzsicherung verwendet werden darf
- Steigleitern an baulichen Anlagen müssen bei Gesamtabsturzhöhen über 3,0 m (bisher über 5,0 m) mit Absturzsicherungen (Rückenschutz oder Steigschutz) versehen werden
- Rundsprossen an Steigleitern nach dieser Norm sind nicht mehr zulässig
- Zusätzliche Funktionsmaße für Steigleitern neu aufgenommen, z. B. Festlegung des maximalen Abstandes der Steigschutzschiene über der Zugangsebene sowie Mindestfreiraum bei Durchstiegsöffnungen bei der Verwendung von Steigschutz
- Anforderung an schwenkbare Ruhepodeste erweitert
- Anforderungen für Ausstiegsstellen bei Steigleitern mit Rückenschutz und Steigschutz neu aufgenommen, z. B. muss nur beim Ausstieg nach vorne die oberste Sprosse der Steigleiter auf gleicher Ebene mit der Ausstiegsstelle liegen
- Der Anhang „Auswahl und Gestaltung einer Steigleiteranlage“ wurde grundlegend überarbeitet
- Die bisherigen Festlegungen für die zur Benutzung berechtigten Personenkreise (ungeübte Person / wenig geübte Person / geübte Person) wurden gestrichen. Aufgenommen wurde die Vorgabe, dass die Benutzung von Steigleiteranlagen mit Steigschutz nur durch besonders unterwiesene Benutzer erfolgen darf
- In der Herstellerdokumentation müssen in Zukunft auch Informationen für mögliche Befestigungen von persönlichen Schutzausrüstungen gegen Absturz und Rettungsausrüstungen zur Verfügung gestellt werden. Es wurden deshalb Beispiele für geeignete Anschlagpunkte und -arten an Steigleitern neu aufgenommen
- Die Änderungen der neuen DIN 18799-1 sind bei allen entsprechenden Produkten im Sortiment berücksichtigt
DIN 18799-2: Steigleitern mit Mittelholm
- Geänderte Norm im Juni 2019 veröffentlicht
- Gegenüber der Normausgabe von 2009 wurden folgende, wesentliche Änderungen vorgenommen:
- Anwendungsbereich um zusätzliche Anforderungen für Steigleiteranlagen an Schornsteinen und Antennentragwerken erweitert, u. a. Festlegung, dass an Schornsteinen Rückenschutz nicht als Absturzsicherung verwendet werden darf
- Steigleitern an baulichen Anlagen müssen bei Gesamtabsturzhöhen über 3,0 m (bisher über 5,0 m) mit Absturzsicherungen (Steigschutz) versehen werden
- Anforderungen an Steigschutz mit Drahtseil als feste Führung neu aufgenommen
- Rundsprossen an Steigleitern nach dieser Norm sind nicht mehr zulässig
- Zusätzliche Funktionsmaße für Steigleitern neu aufgenommen, z. B. Festlegung des maximalen Abstandes der Steigschutzschiene über der Zugangsebene sowie Mindestfreiraum bei Durchstiegsöffnungen bei der Verwendung von Steigschutz
- Anforderung an schwenkbare Ruhepodeste erweitert
- Anforderungen für Ausstiegsstellen bei Steigleitern mit Steigschutz neu aufgenommen, z. B. muss nur beim Ausstieg nach vorne die oberste Sprosse der Steigleiter auf gleicher Ebene mit der Ausstiegsstelle liegen
- Der Anhang „Auswahl und Gestaltung einer Steigleiteranlage“ wurde grundlegend überarbeitet
- Die bisherigen Festlegungen für die zur Benutzung berechtigten Personenkreise (ungeübte Person / wenig geübte Person / geübte Person) wurden gestrichen. Aufgenommen wurde die Vorgabe, dass die Benutzung von Steigleiteranlagen mit Steigschutz nur durch besonders unterwiesene Benutzer erfolgen darf
- In der Herstellerdokumentation müssen in Zukunft auch Informationen für mögliche Befestigungen von persönlichen Schutzausrüstungen gegen Absturz und Rettungsausrüstungen zur Verfügung gestellt werden. Es wurden deshalb Beispiele für geeignete Anschlagpunkte und -arten an Steigleitern neu aufgenommen
- Die Änderungen der neuen DIN 18799-2 sind bei allen entsprechenden Produkten im Sortiment berücksichtigt
DIN 18799-3: Zubehörteile
- Neuer Normteil für Steigleitern an baulichen Anlagen
- Veröffentlichung der Norm: Februar 2021
- Die Norm enthält Festlegungen für Bühnen, Laufstege, Bodenbeläge, Geländer, Durchgangssperren und Zustiegssicherungen
- Die Norm gilt nicht für:
- ortsfeste Steigleitern an maschinellen Anlagen (DIN EN ISO 14122-4)
- ortsfeste Steigleitern für Schächte (DIN EN 14396)
- ortsfest Notsteigleitern (DIN 14094-1)
- ortsfeste Zugänge zu verfahrenstechnischen Apparaten (DIN 28017)
- Laufstege: Flächenlast min. 2,0 kN/m2, Gesamtlast min. 1,5 kN, Breite min. 500 mm
- Bühnen: Flächenlast min. 2,0 kN/m2, Gesamtlast min. 2,0 kN, Breite und Länge jeweils min. 800 mm
- Bodenbeläge von Laufstegen und Bühnen min. Rutschhemmungsbewertung R 10 (nach DIN 51130)
- Bei Abständen > 180 mm zwischen Gebäude und Bühne oder Laufsteg ist ein Geländer (Handlauf, Knieleiste und Fußleiste) mit Geländerhöhe min. 1.100 mm erforderlich
- Durchgangssperre (selbstschließende Sicherungstüre) an Geländeröffnungen erforderlich. Bei Attikahöhe ≥ 1.100 mm ist keine Durchgangssperre erforderlich
- An frontseitigen Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte Geländer (jeweils min. 1.500 mm Länge zur Leitermittelachse) oder in die Ausstiegsfläche weitergeführte Geländer (min. 2.000 mm Länge von der Ausstiegskante) notwendig, gilt auch bei Attikahöhen < 1.100 mm
- Die Geländer an Ausstiegsstellen benötigen bei Attikahöhen über 100 mm keine Fußleiste, bei Attikahöhen über 600 mm keine Fuß- und Knieleiste
- Steigleiter die auf Bühnen oder Laufstegen enden müssen bei Abständen ≤ 1.500 mm zum Geländer mit zusätzlichen Absturzsicherungen versehen werden (z. B. Streben zwischen Rückenschutz und Geländer)
- Abhängig von der Gefährdungsurteilung sind Maßnahmen (Zustiegssicherungen) gegen das Besteigen der Steigleiter durch unbefugte Personen vorzusehen
- Wenn Zustiegssicherungen erforderlich sind, darf der Rückenschutz erst ab einer Höhe von 2.700 mm (ansonsten 2.200 mm) beginnen
- Die Änderungen aufgrund der neuen DIN 18799-3 sind bei den entsprechenden Produkten im Sortiment bereits berücksichtigt
